Драйвер 2-фазного шагового двигателя с технологией замкнутого контура

Низкая цена, качественный драйвер 2-фазного шагового двигателя с технологией замкнутого контура на складе. LICHUAN® — производитель и поставщик драйверов 2-фазных шаговых двигателей с технологией замкнутого контура в Китае.

Отправить запрос

Описание продукта

LICHUAN® — производитель и поставщик драйверов 2-фазных шаговых двигателей с технологией замкнутого контура в Китае.

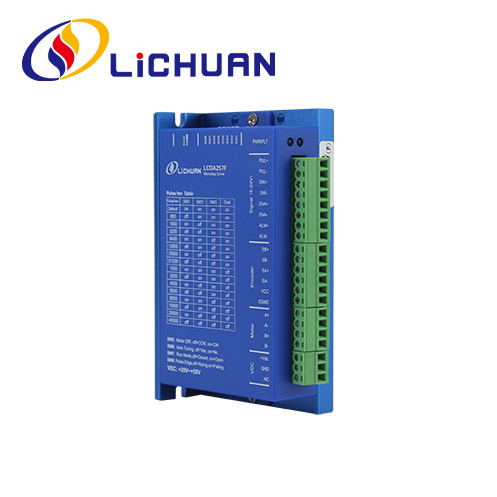

LCDA257E/LCDA257F использует новейший специальный чип DSP для управления двигателем и технологии сервоуправления, полностью решает проблемы пропуска шагов для шагового двигателя с разомкнутым контуром, очевидно улучшает производительность двигателя на высокой скорости, уменьшает выделение тепла и вибрацию двигателя, увеличивает скорость обработки и точность машины. , снижает энергопотребление. применяется к 2-фазным шаговым двигателям с замкнутым контуром Nema23, удобен для модернизации традиционных шаговых драйверов и значительно снижает затраты.

Особенности LCDA257F

1. Диапазон входного напряжения: постоянный ток: 20 В ~ 50 В (рекомендуется 36 В или более)
2. Максимальный пиковый ток: 6А.
3. Диапазон подразделения: 400 ~ 51200 имп/мин.
4. Форма импульса: импульс + направление, CW/CCW
5. Частота импульсного отклика: 0 ~ 200 кГц
6. Ток логического входа: 10 ~ 20 мА.
7. Функция автоматической настройки параметров при включении питания.
8. Векторное управление с обратной связью, обеспечивающее высокую скорость и высокий крутящий момент двигателя, при этом двигатель не теряет шаг.
9. С перенапряжением, перегрузкой по току, допуском ошибок отслеживания и другими функциями защиты.
10. Более подробную информацию, пожалуйста, проверьте руководство драйвера в каталоге «Загрузка».

Область применения

Применяется к различному автоматическому оборудованию и устройствам малого и среднего размера, таким как: гравировальный станок, станок для снятия покрытия с проволоки, маркировочный станок, станок для резки, лазерный станок, плоттер, медицинское оборудование, ЧПУ, оборудование для автоматической сборки, оборудование для электронной обработки и т. д. Превосходные эффекты применения для малошумного и высокоскоростного оборудования.

Электрические указатели

Параметр	ЖКA257E/LCDA257F
Параметр	Мин	Type	Макс	Единица
Максимальный пиковый ток			6	A
Входное напряжение питания	20	36	50	В постоянного тока
Логический входной ток	7	10	20	мА
Частота пульса			200	КХЗ

Определение интерфейса

(1) Входной интерфейс двигателя и источника питания

Символ	Имя	Описание
А+	Положительная клемма фазной обмотки двигателя
-	Отрицательная клемма фазной обмотки двигателя
B+	Положительная клемма обмотки двигателя фазы B
-	Отрицательная клемма обмотки двигателя фазы B
+В постоянного тока	Положительная клемма источника питания	+20В~+50В
Земля	Отрицательная клемма источника питания	0 В

(2) Порт входного сигнала энкодера (6-контактный зеленый разъем используется для энкодера LCDA257S, определение контактов следующее)

Символ	Имя
ЭБ+	Положительный вход фазы B энкодера двигателя
ЭБ-	Отрицательный вход фазы B энкодера двигателя
ЕА+	Положительный фазовый вход энкодера двигателя
EA-	Отрицательный фазовый вход энкодера двигателя
ВКК	Источник питания энкодера
ЕГНД	Заземление питания энкодера

(3) Порт управляющего сигнала

Имя	Описание
ПУЛ+	Импульсный входной сигнал: нарастающий фронт импульса действителен; Чтобы надежно реагировать на импульсный сигнал, ширина импульса должна быть больше 2,5 мкс. Совместим с сигналом 5–24 В. Последовательный резистор не требуется.
ПУЛ-
НАПРАВЛЕНИЕ+	Входной сигнал направления: переключение направления двигателя с помощью сигнала высокого/низкого уровня, сигнал направления должен быть установлен как минимум за микросекунды до импульсного сигнала. Совместимость с сигналом 5 В-24 В, последовательный резистор не требуется
DIR-
ЭТО+	Включить управляющий сигнал. Этот входной сигнал используется для включения или отключения выхода драйвера. Когда эта функция не требуется, клемму разрешающего сигнала можно оставить плавающей. Совместимость с сигналами 5–24 В, последовательное сопротивление не требуется.
ЭТОТ-
АЛМ+	Положительная клемма выхода сигнализации
АЛМ-	Отрицательная клемма выхода сигнализации
