Интегрированный шаговый двигатель Nema17 типа L

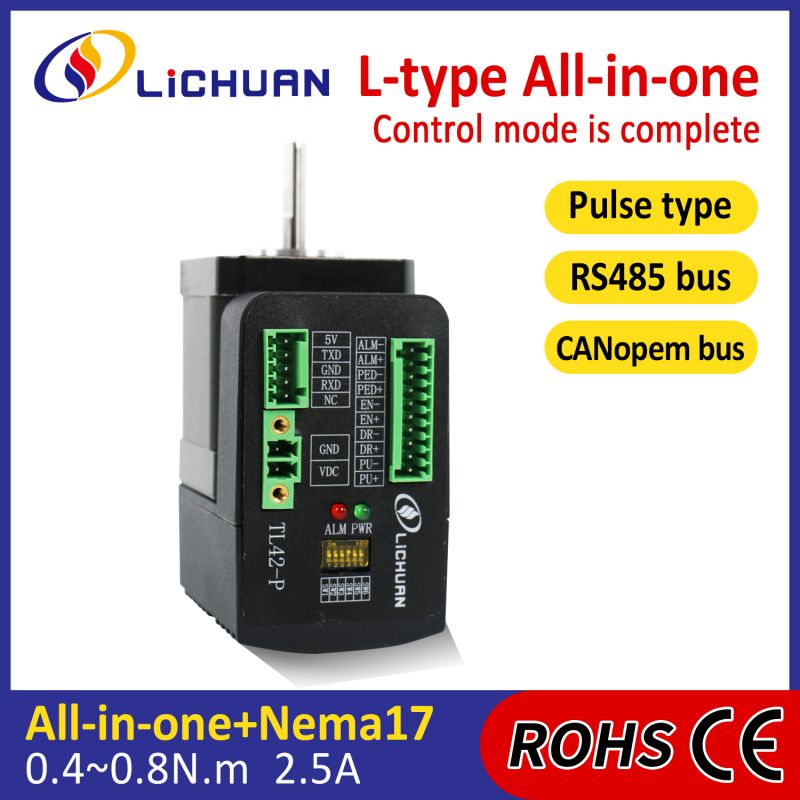

Встроенный шаговый двигатель Nema17 типа L имеет разомкнутый/замкнутый контур, импульсное управление, шину Ethernet, шину RS485. Интеллектуальная универсальная сервосистема Шаговый двигатель с замкнутым контуром со встроенным контроллером и энкодером. Компактная сервосистема «все в одном» упрощает установку. Размер фланца: 42 мм. Удерживающий крутящий момент 0,4–0,8 нм. Мы являемся оригинальной фабрикой, у нас есть сертификат CE, ROHS.

Отправить запрос

Описание продукта

Этот интегрированный шаговый двигатель Nema17 типа L использует 32-битную технологию DSP нового поколения, сочетает в себе функции управления RS485, Canopen, Ethercat, импульсной шиной, поддерживает протокол связи MODBUS-RTU, может устанавливать до 32 осей, может реализовать многоосную шину. синхронное управление, привод имеет 15 внутренних положений и 15 внутренних скоростей, поддерживает автоматический возврат к нулю, абсолютное/относительное позиционирование, JOG и другие функции, а также может напрямую управляться с помощью сенсорного экрана или контроллера с интерфейсом RS485. Импульсное управление сочетает в себе функцию управления разделенным драйвером, поддерживает самонастройку тока, управление импульсом + направлением, управление двойным импульсом и другие функции, одновременно улучшая стабильность двигателя без потери шагов и низкого повышения температуры, а также улучшает высокоскоростные характеристики. двигателя, снижает вибрацию двигателя, повышает скорость обработки и точность машины, а также снижает энергопотребление машины. Режим управления, поддерживаемый Ethercat
Режим положения профиля (PP)
Режим скорости профиля (PV)
Режим возврата в исходное положение (HM)
Режим синхронизированного положения (CSP)

Универсальная машина серии Nema17

Ряд	Режим		Шаг Угол	Мотор Длина	Холдинг Крутящий момент	Рейтинг Текущий	Ротор Инерция	Мотор Масса
Ряд	Открытый цикл	Замкнутый цикл	()	L (мм)	(Нм)	(А)	(г.см2)	(Кг)
Пульс Ряд	ТЛО42П-24В-04	TLC42P-24V-04	1.8	75	0.4	2.5	68	0.47
Пульс Ряд	ТЛО42П-24В-08	TLC42P-24V-08	1.8	88	0.8	2.5	102	0.58
RS485 Ряд	ТЛО42Р-24В-04	TLC42R-24V-04	1.8	75	0.4	2.5	68	0.47
RS485 Ряд	ТЛО42Р-24В-08	ТЛК42Р-24В-08	1.8	88	0.8	2.5	102	0.58
CANopen Ряд	TLO42C-24V-04	ТЛК42С 24В-04	1.8	75	0.4	2.5	68	0.47
CANopen Ряд	ТЛО42С-24В-08	TLC42C-24V-08	1.8	88	0.8	2.5	102	0.58
Разрешение энкодера (PPR): Разомкнутый контур: Нет / Закрытый контур: 1000

Ряд	Модель		Диаметр вала	Удлинитель вала		Длина вала
Ряд	Открытый цикл	Замкнутый цикл	Д (мм)	(мм)
Пульс Ряд	ТЛО42П-24В-04	TLC42P-24V-04	f5	D-вырез	0,5X15	24
Пульс Ряд	ТЛО42П-24В-08	TLC42P-24V-08	f5	D-вырез	0,5X15	24
RS485 Ряд	TL042R-24V-04	TLC42R-24V-04	f5	D-вырез	0,5X15	24
RS485 Ряд	TL042R24V-08	ТЛК42Р-24В-08	f5	D-вырез	0,5X15	24
CANopen Ряд	TLO42C-24V-04	TLC42C-24V-04	f5	D-вырез	0,5X15	24
CANopen Ряд	TL042C-24V-08	TLC42C-24V-08	f5	D-вырез	0,5X15	24

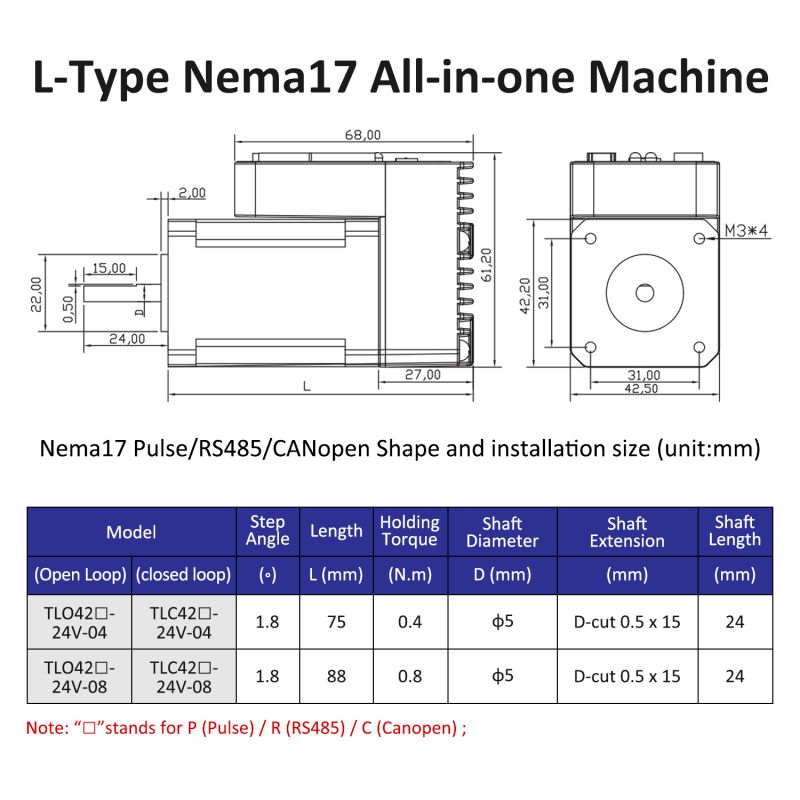

Конфигурация Nema17 Pulse/RS485/CANopen и монтажные размеры (в мм)

Машина для производства продукции на заводе Личуань

Резьбовая машина
Оборудование для нанесения покрытий
Машина для маркировки волокон
Завинчивающая машина
Испытательная машина
УФ-принтер

Автоматическая паяльная машина
Удерживающая машина для испытания крутящего момента
Винтовая машина
Осциллограф

Промышленные приложения

Роботизированная рука
Станок для лазерной резки
3D-печать
Станок с ЧПУ
Автоматическое подтверждение
Гравировальный Станок
