Как гибридный шаговый двигатель обеспечивает высокий крутящий момент и точность

Вы когда-нибудь погружались в проект, нуждаясь в компоненте, который бы сочетал в себе невероятную мощность и высочайшую точность, и задавались вопросом, что делает это возможным? Я знаю, что у меня есть. В мире автоматизации, робототехники и точного машиностроения поиск системы привода, которая не заставляет вас выбирать между силой и контролем, является постоянным. Вот где чудо инженерной мыслиХайБрид Шаговый двигательвступает в игру. Для нас вЛИЧУАНЬ, это не просто категория продуктов; это основа решения самых сложных задач наших клиентов по управлению движением. Уникальный дизайнГибридный шаговый двигательустраняет разрыв, предлагая лучшее из обоих миров от других типов двигателей, и сегодня я хочу приоткрыть завесу над тем, как именно он совершает этот подвиг. Понимая его внутреннюю работу и точные параметры, определяющие его производительность, вы сможете принять обоснованное решение для своего следующего применения.

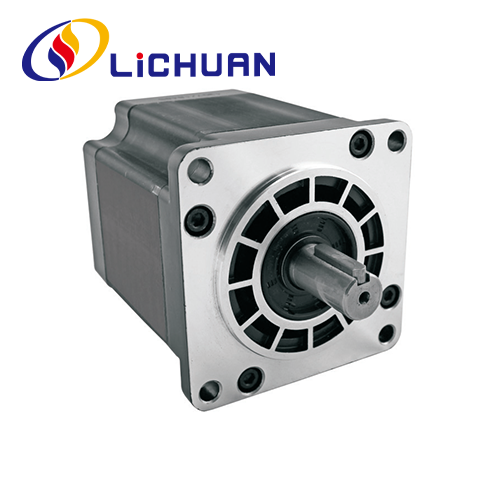

Что отличает гибридный шаговый двигатель от других типов

Чтобы оценить его возможности, мы должны сначала понять его сущность. В отличие от шаговиков с постоянными магнитами или шаговых двигателей с переменным сопротивлением,Гибридный шаговый двигателькак следует из названия, это гибрид. Он гениально сочетает в себе принципы обоих. В его роторе имеется постоянный магнит, но этот ротор также имеет зубья, как двигатель с переменным магнитным сопротивлением. Такое слияние создает синергетический эффект. Постоянный магнит обеспечивает постоянный магнитный поток, увеличивая крутящий момент. В то же время зубчатая конструкция позволяет использовать гораздо меньший угол шага — обычно 1,8 ° или 0,9 ° — за счет того, что магнитный поток проходит предпочтительный путь через совмещенные зубья. Эта комбинация является фундаментальной причинойГибридный шаговый двигательпревосходен в приложениях, требующих как высокого крутящего момента на низких скоростях, так и точного позиционного разрешения.

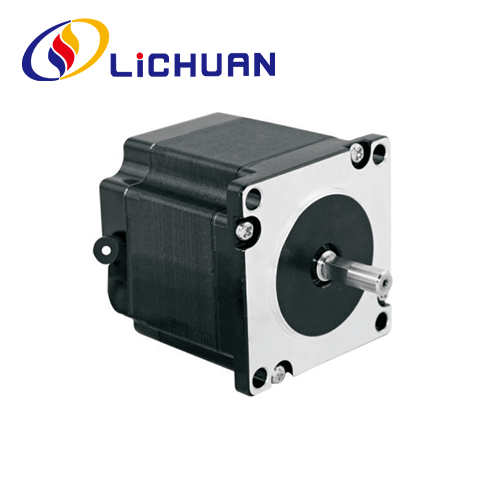

Как внутренняя конструкция создает превосходный крутящий момент

Секрет высокого крутящего момента заключается в конструкции магнитной цепи и воздушного зазора. СтаторГибридный шаговый двигательимеет несколько зубчатых полюсов, на которые намотаны катушки. Когда на эти катушки подается напряжение в определенной последовательности, они создают электромагнитные полюса. Ротор с постоянным магнитом, уже намагниченный, притягивается или отталкивается этими полюсами статора. Поскольку зубья ротора слегка смещены относительно зубьев статора, магнитные силы создают сильное тангенциальное притяжение — крутящий момент — для их выравнивания. Чем больше зубцов и чем сильнее магнитный поток (как от постоянного магнита, так и от возбуждения катушки), тем выше крутящий момент. ВЛИЧУАНЬ, мы оптимизируем это, используя высокоэнергетические материалы для постоянных магнитов и прецизионные пластины, чтобы минимизировать потери магнитного потока и максимизировать плотность крутящего момента. Вот почему наши двигатели могут обеспечивать исключительную устойчивость и динамический крутящий момент в компактном корпусе.

Какие параметры напрямую влияют на точность и производительность

Точность шагового двигателя во многом определяется точностью угла шага и тем, насколько последовательно он может достигать этих шагов без пропусков. Это регулируется несколькими ключевыми техническими параметрами. Понимание этих характеристик имеет решающее значение для выбора правильного двигателя, отвечающего требованиям точности вашей системы.

Ключевые параметры производительности гибридного шагового двигателя

• Угол шага:Угловое смещение на входной импульс (например, 1,8°, 0,9°). Меньший угол обеспечивает более высокое разрешение.

• Удерживающий крутящий момент:Максимальный крутящий момент, который может развивать двигатель в состоянии покоя. Это сопротивляется внешним силам.

• Удерживающий момент:Небольшой крутящий момент присутствует, когда двигатель обесточен, из-за притяжения постоянного магнита и железного сердечника.

• Точность:Обычно это процент от угла шага (например, ±5%). Это некумулятивно.

• Повторяемость шагов:Насколько точно двигатель возвращается в заданное положение, часто очень высокое.

• Инерция ротора:Инерция вращающейся части, влияющая на динамику ускорения и замедления.

Давайте посмотрим, как некоторые из этих параметров реализуются в реальном мире.ЛИЧУАНЬмодели. В следующей таблице сравниваются две популярные серии, показывая, как выбор конструкции влияет на характеристики крутящего момента и точности.

Таблица 1. Сравнение серий гибридных шаговых двигателей ЛИЧУАНЬ

Как выбрать правильный гибридный шаговый двигатель для вашего применения?

Выбор правильного двигателя – это баланс между вашими механическими требованиями и характеристикой двигателя. Самая распространенная ошибка — выбор на основе размера рамы или удерживающего момента. Вы должны учитывать кривую скорость-крутящий момент. АГибридный шаговый двигательобеспечивает максимальный крутящий момент на низких скоростях, а крутящий момент уменьшается с увеличением скорости из-за противо-ЭДС и индуктивности обмотки. ВЛИЧУАНЬ, мы помогаем нашим клиентам пройти простой процесс выбора:

1. Определите инерцию нагрузки и необходимую рабочую скорость.

2. Рассчитайте необходимый момент ускорения и крутящий момент при длительной работе.

3. Просмотрите кривую «скорость-момент» предполагаемого двигателя и убедитесь, что он обеспечивает как минимум на 30–50 % больший крутящий момент, чем расчетные требования, в желаемом диапазоне скоростей.

4. Для достижения оптимальной производительности согласуйте выходной ток и напряжение драйвера с фазовыми характеристиками двигателя.

Таблица 2. Критические факторы выбора для оптимальной производительности

Каковы наиболее распространенные вопросы о гибридных шаговых двигателях (FAQ)

В наших ежедневных беседах с инженерами и проектировщиками неоднократно возникают определенные вопросы. Вот три подробных часто задаваемых вопроса для решения общих вопросов и проблем.

Часто задаваемые вопросы 1: Может ли гибридный шаговый двигатель работать на высоких скоростях, как сервопривод?
Традиционно известный своей производительностью на низких и средних скоростях, современныеГибридные шаговые двигатели, особенно в сочетании с усовершенствованными микрошаговыми драйверами, может достигать удивительно высоких скоростей. Ключевым моментом является использование драйвера с высоким напряжением питания для преодоления индуктивности двигателя. Однако для приложений, требующих постоянной высокой скорости с полным крутящим моментом, сервосистема может оказаться более эффективной. Для многих задач двухточечного позиционирования, требующих высокого крутящего момента на более низких скоростях,Гибридный шаговый двигательпредлагает более экономичное и простое решение.

Часто задаваемые вопросы 2. Как предотвратить пропущенные шаги и обеспечить точность?
Пропущенные шаги происходят, когда момент нагрузки двигателя превышает доступный крутящий момент двигателя на данной скорости. Чтобы обеспечить точность, всегда выбирайте размер двигателя со значительным запасом прочности (см. руководство по выбору выше). Используйте шаговую систему с замкнутым контуром для критически важных приложений — нашаЛИЧУАНЬГибриды с замкнутым контуром включают в себя энкодер для мгновенного обнаружения и исправления любой потери шага, обеспечивая надежность, подобную сервоприводу, не жертвуя присущей шаговому двигателю простотой и крутящим моментом.

Часто задаваемые вопросы 3: Необходим ли микрошаг для достижения более высокой точности?
Микрошаг — это технология драйвера, которая электронным способом делит полный шаг на более мелкие приращения (например, 1/16, 1/32 шага). Это значительно повышает разрешение, снижает вибрацию и обеспечивает более плавное движение, особенно на низких скоростях. Для максимальной точности и плавности используйте высококачественныйГибридный шаговый двигательс микрошаговым драйвером настоятельно рекомендуется. Это позволяет вам использовать фундаментальную точность двигателя и добиться исключительно точной и тихой работы.

Готовы интегрировать непревзойденный крутящий момент и точность в свою конструкцию?

Путь к пониманиюГибридный шаговый двигательпоказывает компонент, созданный для повышения производительности там, где это важно. Его гибридный дизайн является свидетельством элегантной инженерной мысли, решая двойные требования к мощности и точности в одном надежном корпусе. ВЛИЧУАНЬмы не просто производим эти двигатели; мы разрабатываем их, уделяя особое внимание параметрам, которые наиболее важны для успеха вашего проекта — от марки магнитного материала до допусков каждого зуба.

Если вы разбираетесь в сложностях новой конструкции или оптимизируете существующую машину, требующую надежности, прочности и высочайшей точности, давайте поговорим. Наша команда готова помочь вам проанализировать ваши требования и сопоставить их с идеальнымГибридный шаговый двигатель ЛИЧУАНЬрешение.Связаться с намисегоднячтобы обсудить ваши конкретные проблемы с крутящим моментом и точностью. Мы здесь, чтобы продвигать ваши инновации, шаг за шагом.
