Надежный драйвер двухфазного двигателя для шаговых двигателей

Горячий продавать надежный двухфазный драйвер по низкой цене для шаговых двигателей. LICHUAN® является производителем и поставщиком надежных драйверов двухфазных двигателей для шаговых двигателей в Китае.

Отправить запрос

Описание продукта

LICHUAN® является профессиональным китайским производителем и поставщиком надежных драйверов 2-фазных двигателей для шаговых двигателей. Если вы ищете лучший надежный драйвер 2-фазных двигателей для шаговых двигателей по низкой цене, проконсультируйтесь с нами прямо сейчас!

Внедрение продукции

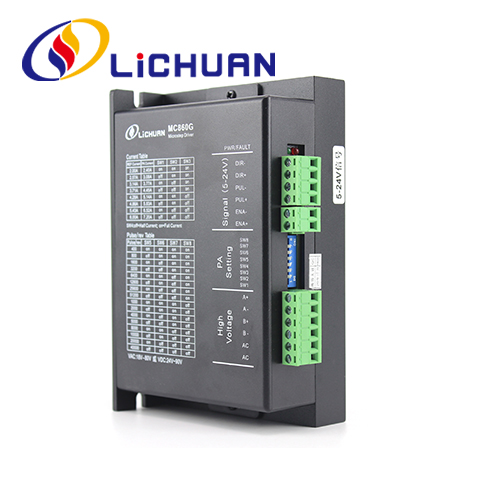

MC860G использует новейший специальный чип DSP для управления двигателем и технологии сервоуправления, полностью решает проблемы пропуска шагов для шагового двигателя с разомкнутым контуром, очевидно улучшает производительность двигателя на высокой скорости, уменьшает выделение тепла и вибрацию двигателя, увеличивает скорость обработки и точность машины, уменьшает энергопотребление. применяется к 2-фазным гибридным шаговым двигателям Nema34, удобен для модернизации традиционных шаговых драйверов и значительно снижает затраты.

Особенности MC860G

● Диапазон входного напряжения: 24 В постоянного тока ~ 110 В/18 В переменного тока ~ 80 В.
● Максимальный пиковый ток: 7,2 А.
● Диапазон подразделения: 400～51200 имп/мин.
● Форма импульса: импульс + направление.
● Частота импульсного отклика: 0～200 кГц.
● Функция автоматической настройки параметров двигателя. С функциями защиты, такими как перенапряжение, перегрузка по току, ошибка отслеживания за пределами допуска и т. д.

Технический параметр

● Диапазон входного напряжения: 24–110 В постоянного тока/18–80 В переменного тока. Максимальный пиковый ток: 7,2 А.
● Диапазон подразделения: 400～51200ppr.
● Форма импульса: импульс + направление.
● Частота импульсного отклика: 0～200 кГц.
● Функция автоматической настройки параметров двигателя.
● С функциями защиты, такими как перенапряжение, перегрузка по току, ошибка слежения за пределами допуска и т. д.

Параметры окружающей среды

● Температура хранения: от -20°C до 65 ℃ · Рабочая температура: от 0 ℃ до 50 ℃.
● Рабочая влажность: 40～90% относительной влажности (без конденсации).
● Частота вибрации: менее 0,5G (4,9 м/с2), 10–55 Гц (прерывистая работа).
● Избегайте пыли, масляных пятен, агрессивных газов, мест со слишком высокой влажностью и слишком сильной вибрацией, а также не допускайте попадания легковоспламеняющегося газа и проводящей пыли.

Описание функции привода

Функция привода	инструкции
Микрошаг настройка подразделения	Для драйвера можно установить 15 микрошаговых делений с помощью 4 дисковых переключателей SW5–SW8. Водитель должен быть остановлен при настройке подразделения. См. инструкцию панели драйвера для настройки деления микрошагов.
Настройка выходного тока	Для драйвера можно установить 8 выходных токов с помощью 3 дисковых переключателей SW1~SW3. Настройки выходного тока см. в инструкции на панели драйвера.
Автоматическая функция половинного потока	Автоматическую функцию половинного тока можно установить для драйвера с помощью переключателя SW4. ВЫКЛ означает, что ток покоя установлен на половину от рабочий ток; ВКЛ означает, что ток покоя и динамический ток одинаковы. SW4 должен быть установлен в положение OFF для общего использования. уменьшить тепловыделение двигателя и привода и повысить надежность. Примерно через 0,3 с после остановки последовательности импульсов ток автоматически уменьшится на 50 % (фактическое значение 55 %) и теоретически выделение тепла уменьшится на 65 %.
Сигнальный интерфейс	PUL+ и PUL- — положительные и отрицательные клеммы управления импульсным сигналом; DIR+ и DIR- — положительные и отрицательные клеммы сигнала направления; ENA+ и ENA- являются положительными и отрицательными клеммами разрешающих сигналов.
Интерфейс двигателя	A+ и A- подключаются к положительным и отрицательным клеммам обмотки фазы А шагового двигателя; B+ и B- подключаются к положительным и отрицательным клеммам обмотки фазы B шагового двигателя. При переключении обмоток фаз A и B направление вращения двигателя изменится на противоположное.
Разъем питания	Питание от источника переменного/постоянного тока, диапазон напряжения составляет 24–110 В постоянного тока или 18–80 В переменного тока, клеммы не разделены на положительные и отрицательные полюса. Рекомендуемый источник питания постоянного тока 48 В, мощность более 250 Вт.
Индикатор	На драйвере есть 1 зеленый индикатор и 1 красный индикатор. Зеленый — индикатор питания, он загорается, когда драйвер подключен к источнику питания; красный — индикатор неисправности, он загорается при возникновении неисправности из-за перенапряжения или перегрузки по току. После устранения неисправности красный индикатор гаснет. Неисправность Драйвера можно устранить только повторным подключением к питанию и повторным использованием.
Монтаж Примечания	Габариты драйвера: 150х97,5х52,6мм, шаг установочных отверстий: 138,5мм. Можно выбрать как горизонтальную, так и вертикальную установку (предлагается вертикальная установка). Привод следует устанавливать вплотную к металлическому шкафу для отвода тепла.

Установка параметра

Точность деления, рабочий ток и половинный/полный ток можно установить для драйвера MC860G с помощью 8-битного дискового переключателя следующим образом:

Настройка рабочего тока

Выходной пиковый ток	Выходной средний ток	SW1	SW2	SW3
2,4А	2,0 А	на	на	на
3,08А	2,57А	выключенный	на	на
3,77А	3.14А	на	выключенный	на
4,45А	3,71А	выключенный	выключенный	на
5.14А	4,28А	на	на	выключенный
5,83А	4,86А	выключенный	на	выключенный
6,52А	5,43А	на	выключенный	выключенный
7.2А	6,0 А	выключенный	выключенный	выключенный

Установочный размер (единица измерения: мм)

Настройка микрошага

Шаги/революция	SW5	SW6	SW7	SW8
400	на	на	на	на
800	выключенный	на	на	на
1600	на	выключенный	на	на
3200	выключенный	выключенный	на	на
6400	на	на	выключенный	на
12800	выключенный	на	выключенный	на
25600	на	выключенный	выключенный	на
51200	выключенный	выключенный	выключенный	на
1000	на	на	на	выключенный
2000	выключенный	на	на	выключенный
4000	на	выключенный	на	выключенный
5000	выключенный	выключенный	на	выключенный
8000	на	на	выключенный	выключенный
10000	выключенный	на	выключенный	выключенный
20000	на	выключенный	выключенный	выключенный
40000
