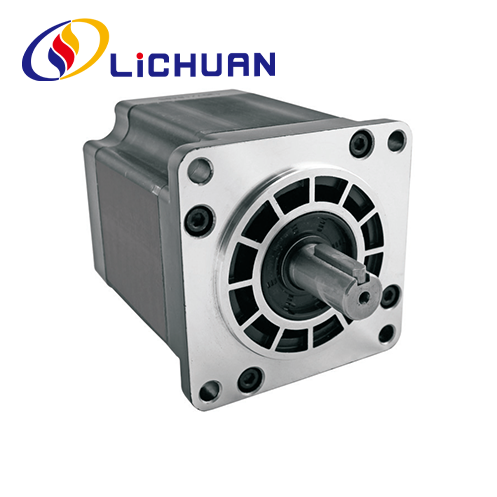

Трехфазный шаговый двигатель Nema 51 серии 130 Hybird

Прямые поставки с завода шаговых двигателей Hybird 3-фазного двигателя Nema 51 серии 130 в Китае. LICHUAN® — производитель и поставщик трехфазных шаговых двигателей Nema 51 Hybird серии 130 в Китае.

Отправить запрос

Описание продукта

LICHUAN® тепло приветствует вас в оптовой продаже трехфазного шагового двигателя Nema 51 серии 130 Hybird с нашего завода. Наша продукция сертифицирована CE и в настоящее время имеет большой объем заводских запасов. Фабрика Lichuan имеет более чем 14-летний опыт производства. Мы поддерживаем OEM и ODM, мы предоставим вам хороший сервис и заводские цены со скидкой. Мы приветствуем присоединение новых дистрибьюторов к LICHUAN.

3-фазный шаговый двигатель Nema 51 серии 130, использование высококачественного сырья и кремниевой стали с постоянными магнитами с высокими техническими характеристиками, высокая точность позиционирования, выходной крутящий момент, быстрый отклик, низкий уровень шума, хорошие динамические характеристики, качество и надежность. Длина двигателя 154–280 мм, диапазон крутящего момента: 15–50 Нм, диаметр вала двигателя 24 мм. Они предназначены для совместимости с трехфазными шаговыми драйверами Lichuan LC3722D. Пожалуйста, проверьте драйвер гибридного шагового двигателя в каталоге, если вы хотите получить дополнительную информацию о драйвере.

Электрические параметры производительности

Элемент	Технические характеристики
Шаг угол точность	±5% (полный шаг)
Resistance Accuracy	±10%(20℃)
Индуктивность Погрешность	±20% (1 кГц)
Повышение температуры	80C макс.(номинальный ток, 2-фазное питание)
Температура окружающей среды	-20℃~*50℃
Изоляционное сопротивление	100MQмин 500 В постоянного тока
Диэлектрическая прочность	500 В переменного тока 1 минута
Допустимая радиальная нагрузка	0,02 мм Макс. (загрузка 450 г)
Допустимая осевая нагрузка	0,08 мм Макс. (450 грамм)
Радиальная максимальная нагрузка	300 Н (20 мм от поверхности фланца)
Максимальная нагрузка на вал	80Н

Ряд	Шаг Угол(')	Мотор Длина (мм)	Держа Крутящий момент (Нм)	Рейтинг Ток (А)	Ротор Инерция (г.см²)	Фаза Сопротивление(а)	Фаза Индуктивность (мГн)	Соответствующий драйвер	Вести Провод(Нет.)	Мотор Вес (кг)
LC31315	1.2	154	15	6.9	20000	0.88	3.7	LC3722A	3	11
LC31318	1.2	185	20	6.9	26700	1.1	4.9	LC3722A	3	14.1
LC31322	1.2	218	28	6.9	33970	2.8	17.9	LC3722A	3	17.2
LC31325	1.2	255	35	6.9	41240	3.3	21.52	LC3722A	3	19.8
LC31332	1.2	280	50	6.9	55780	4.2	28.9	LC3722A	3	26

Выше представлены репрезентативные продукты. Продукты могут быть настроены!

Форма и размер установки (единица измерения: мм)

Режим вала двигателя

Режим	Вал Диаметр (мм)	Вал Расширение (мм)	Вал Длина (мм)
LC31315	ф24	Шпоночный паз 8 x 30	50
LC31318	ф24	Шпоночный паз 8 x 30	50
LC31322	ф24	Шпоночный паз 8x 30	50
LC31325	ф24	Шпоночный паз 8 x 30	50
LC31332	ф24	Шпоночный паз 8x 30	50

Кривые моментно-частотных характеристик

Схема подключения двигателя

Схема подключения приложения

Полная система управления шаговым двигателем должна включать в себя продукт, показанный ниже.
