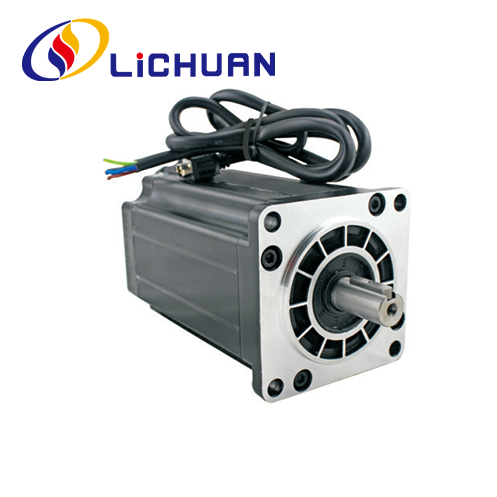

3-фазный шаговый двигатель с замкнутым контуром серии 110 Nema42
LICHUAN® является профессиональным лидером в Китае по производству трехфазных шаговых двигателей с замкнутым контуром Nema42 серии 110, отличающихся высоким качеством и разумной ценой. Добро пожаловать, свяжитесь с нами.
Отправить запрос
Описание продукта
Высококачественный трехфазный шаговый двигатель с замкнутым контуром Nema42 серии 110 предлагается китайским производителем LICHUAN®. Купите трехфазный шаговый двигатель с замкнутым контуром серии 110 Nema42, который отличается высоким качеством напрямую и по низкой цене.
Трехфазный шаговый двигатель Nema42 серии 110 с замкнутым контуром, использование высококачественного сырья и высококачественной кремниевой стали с постоянными магнитами, с высокоточным энкодером на 1000 линий, полностью преодолевает проблемы шагового двигателя с разомкнутым контуром, одновременно значительно улучшая высокая скорость работы двигателя. Чтобы облегчить традиционную поэтапную модернизацию программы привода, снижение затрат по сравнению с серводвигателем более чем на 50%. Длина двигателя 161–219 мм, диапазон крутящего момента: 12–20 Нм, диаметр вала двигателя 19 мм. 3-фазный шаговый двигатель с замкнутым контуром Nema42 серии 110 может использоваться с драйвером 3-х типов: RS485. Драйверы управления Canopen.Pulse.
Параметры электрических характеристик
| Элемент | Технические характеристики |
| Шаг угол точность | ±5% (полный шаг) |
| Точность сопротивления | ±10%(20℃) |
| Индуктивность Погрешность | ±20% (1 кГц) |
| Повышение температуры | 80°℃ макс.(номинальный ток, 2-фазное питание включено) |
| Температура окружающей среды | -20℃~* 50℃ |
| Изоляционное сопротивление | 100MQмин 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока 1 минута |
| Допустимая радиальная нагрузка | 0,02 мм Макс. (450 грамм) |
| Допустимая осевая нагрузка | 0,08 мм Макс. (450 грамм) |
| Радиальная максимальная нагрузка | 220 Н (20 мм от поверхности фланца) |
| Максимальная нагрузка на вал | 60Н |
| Серлес | Шаг Угол(") |
Длина (мм) | Удерживающий крутящий момент (Нм) | Фаза Ток (А) |
Вращательный Инерция (г.см²) |
Фаза Сопротивление (Q) |
Фаза Индуктивность (мГн) |
Матченд Водитель |
Вести провод(Нет.) |
Вес (кг) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | ЖКA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | ЖКA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | ЖКA2260E | 3 | 11.1 |
Выше представлены репрезентативные продукты. Продукты могут быть настроены!
Форма и установочный размер (единица измерения: мм)
Режим вала двигателя
| Модель | Вал Диаметр (мм) |
Вал Расширение (мм) |
Шафтт Длина (мм) |
| LC110H3151 | f19 | Шпоночный паз 6x 30 | 40 |
| LC110H3185 | f19 | Шпоночный паз 6x 30 | 40 |
| LC110H3219 | f19 | Шпоночный паз 6x 30 | 40 |
Схема подключения двигателя
Цвета проводов двигателя
Определения кодировщика Свинцовые цвета
| 1 | желтый | ЭБ+ |
| 2 | зеленый | ЭБ- |
| 3 | черный | ЕА+ |
| 4 | синий | EA- |
| 5 | Красный | +5ВКК |
| 6 | Белый | ЕГНД |
Примечания
1. Фазы должны быть правильно подключены при подключении двигателя и драйвера.
2. Очевидное тепловыделение двигателя может произойти при
разные условия вождения. Температура поверхности
Во время работы температура двигателя может превышать 85°C.
3. Двигатель должен быть установлен с помощью установочного паза на
передняя крышка двигателя, обратите внимание на ошибку
соответствие и концентричность между валами двигателя
и нагрузка должна строго контролироваться. Шаговый двигатель с контуром может соответствовать драйверу 3 типов: RS485. Драйверы управления Canopen.Pulse.
Схема подключения приложения
Полная система управления шаговым двигателем должна включать в себя продукт, показанный ниже.
Упаковка продукта
Машина для производства продукции на заводе Личуань
-
Резьбовая машина -
Оборудование для нанесения покрытий -
Машина для маркировки волокон -
Завинчивающая машина -
Испытательная машина -
УФ-принтер
-
Автоматическая паяльная машина -
Удерживающая машина для испытания крутящего момента -
Винтовая машина -
Осциллограф
Промышленные приложения
-
Роботизированная рука -
Станок для лазерной резки
-
3D-печать -
Станок с ЧПУ -
Автоматическое подтверждение -
Гравировальный Станок
