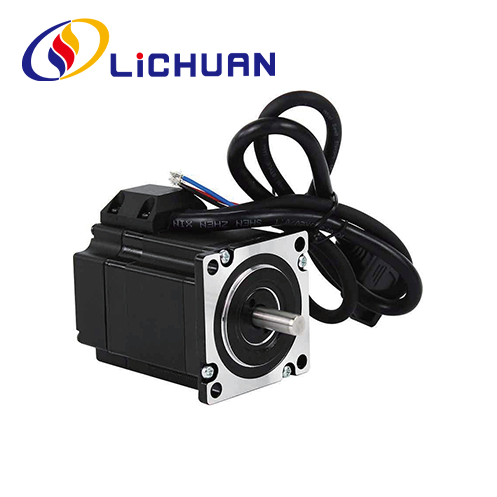

Трехфазный шаговый двигатель с замкнутым контуром серии 57 Nema23
Горячие продажи в Китае 3-фазный шаговый двигатель с замкнутым контуром Nema23 серии 57, бесплатные образцы производителей и поставщиков.
Отправить запрос
Описание продукта
LICHUAN® тепло приветствует вас в оптовой продаже трехфазных шаговых двигателей с замкнутым контуром Nema23 серии 57 с нашего завода. Наша продукция сертифицирована CE и в настоящее время имеет большой объем заводских запасов. Фабрика Lichuan имеет более чем 14-летний опыт производства. Мы поддерживаем OEM и ODM, мы предоставим вам хороший сервис и заводские цены со скидкой. Мы приветствуем присоединение новых дистрибьюторов к LICHUAN.
Трехфазный шаговый двигатель Nema23 серии 57 с замкнутым контуром, использование высококачественного сырья и высококачественной кремниевой стали с постоянными магнитами, с высокоточным энкодером на 1000 линий, полностью преодолевает проблемы шагового двигателя с разомкнутым контуром, одновременно значительно улучшая высокая скорость работы двигателя. Чтобы облегчить традиционную поэтапную модернизацию программы привода, снижение затрат по сравнению с серводвигателем более чем на 50%. Длина двигателя 77–123 мм, диапазон крутящего момента: 1–3 Нм, диаметр вала двигателя 8 мм. 3-фазный шаговый двигатель с замкнутым контуром серии 57 Nema23 может использоваться с 4-мя типами драйверов: RS485. Канопен. Этеркот. Драйверы импульсного управления.
Параметры электрических характеристик
| Элемент | Спедфикации |
| Шаг угол точность | ±5% (полный шаг) |
| Resistance Accuracy | ±10%(20℃) |
| Индуктивность Погрешность | ±20% (1 кГц) |
| Повышение температуры | 80 ℃ макс. (номинальный ток, 2-фазное питание) |
| Температура окружающей среды | -20℃~*50℃ |
| Insulation Resistance | 100MQмин 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока 1 минута |
| Допустимая радиальная нагрузка | 0,02 мм Макс. (450 грамм) |
| Допустимая осевая нагрузка | 0,08 мм Макс. (загрузка 450 г) |
| Радиальная максимальная нагрузка | 75 Н (20 мм от поверхности фланца) |
| Максимальная нагрузка на вал | 15Н |
| Ряд | Шаг Угол(") |
Длина (мм) |
Держа Крутящий момент (Н·м) |
Фаза Ток (А) |
Вращательный инерция (г.см²) |
Масса (кг) |
Разрешение кодировщика (PPR) |
| LC57H355 | 1.2 | 77 | 1.0 | 3.5 | 300 | 1.0 | 1000 |
| LC57H380 | 1.2 | 102 | 2.0 | 3.5 | 500 | 1.4 | 1000 |
| LC57H3100 | 1.2 | 123 | 3.0 | 4.0 | 700 | 1.8 | 1000 |
Выше представлены репрезентативные продукты. Продукты могут быть настроены!
Форма и установочный размер (единица измерения: мм)
Режим вала двигателя
| Модель | Вал Диаметр (мм) |
Вал Расширение (мм) |
Вал Длина (мм) |
| LC57H355 | f8 | D-вырез 0,5х15 | 21 |
| LC57H380 | f8 | D-вырез 0,5х15 | 21 |
| LC57H3100 | f8 | D-вырез 0,5х15 | 21 |
Схема подключения двигателя
Цвета проводов двигателя
Определения кодировщика Свинцовые цвета
| 1 | желтый | ЭБ+ |
| 2 | зеленый | ЭБ- |
| 3 | черный | ЕА+ |
| 4 | синий | EA- |
| 5 | Красный | +5ВКК |
| 6 | Белый | ЕГНД |
Примечания
1. Фазы должны быть правильно подключены при подключении двигателя и драйвера.
2. Очевидное выделение тепла в двигателе может происходить при различных условиях вождения. Во время работы температура поверхности двигателя может превышать 85 ℃.
3. Двигатель должен быть установлен с помощью установочного паза на передней крышке двигателя, необходимо обращать внимание на совпадение ошибок, а также строго контролировать соосность между валом двигателя и нагрузкой.
Схема подключения приложения
Полная система управления шаговым двигателем должна включать в себя продукт, показанный ниже.
Упаковка продукта
Машина для производства продукции на заводе Личуань
-
Резьбовая машина -
Оборудование для нанесения покрытий -
Машина для маркировки волокон -
Завинчивающая машина -
Испытательная машина -
УФ-принтер
-
Автоматическая паяльная машина -
Удерживающая машина для испытания крутящего момента -
Винтовая машина -
Осциллограф
Промышленные приложения
-
Роботизированная рука -
Станок для лазерной резки
-
3D-печать -
Станок с ЧПУ -
Автоматическое подтверждение -
Гравировальный Станок
