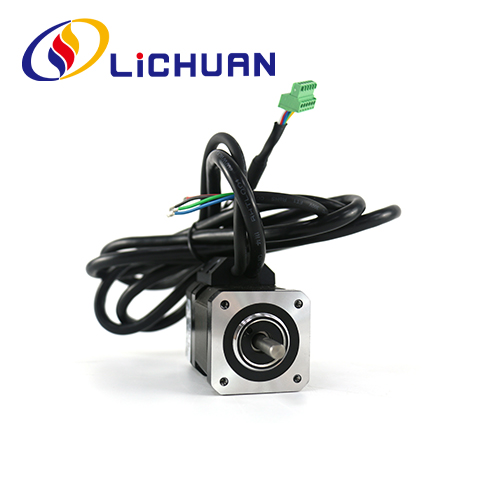

42 серия Nema 17, 2-фазный шаговый двигатель с замкнутым контуром

Купите со скидкой двухфазный шаговый двигатель Nema 17 серии S42 с замкнутым контуром и бесплатным образцом, сделанный в Китае. LICHUAN® is42 Series Nema 17 Производитель и поставщик 2-фазных шаговых двигателей с замкнутым контуром в Китае.

Отправить запрос

Описание продукта

LICHUAN® тепло приветствует вас в оптовой продаже 2-фазного шагового двигателя Nema 17 серии 42 с замкнутым контуром с нашего завода. Наша продукция сертифицирована CE и в настоящее время имеет большой объем заводских запасов. Фабрика Lichuan имеет более чем 14-летний опыт производства. Мы поддерживаем OEM и ODM, мы предоставим вам хороший сервис и заводские цены со скидкой. Мы приветствуем присоединение новых дистрибьюторов к LICHUAN.

Двухфазный шаговый двигатель Nema17 серии 42 с замкнутым контуром, использование высококачественного сырья и высококачественной кремниевой стали с постоянными магнитами, с высокоточным энкодером на 1000 линий, полностью преодолевает проблемы шагового двигателя с разомкнутым контуром, одновременно значительно улучшая высокая скорость работы двигателя. Чтобы облегчить традиционную поэтапную модернизацию программы привода, снижение затрат по сравнению с серводвигателем более чем на 50%. Длина двигателя 68–79 мм, диапазон крутящего момента: 0,48–0,72 Нм, диаметр вала двигателя 5 или 6 мм. Двухфазный шаговый двигатель Nema17 серии 42 с замкнутым контуром может использоваться с 4-мя типами драйверов: RS485. Канопен. Этеркот. Драйверы импульсного управления.

Параметры электрических характеристик

Элемент	Технические характеристики
Шаг угол точность	±5% (полный шаг)
Точность сопротивления	±10%(20℃)
Индуктивность Погрешность	±20% (1 кГц)
Повышение температуры	80 ℃ макс. (номинальный ток, 2-фазное питание)
Температура окружающей среды	-20℃~*50℃
Изоляционное сопротивление	100MQмин 500 В постоянного тока
Диэлектрическая прочность	500 В переменного тока 1 минута
Допустимая радиальная нагрузка	0,02 мм Макс. (загрузка 450 г)
Допустимая осевая нагрузка	0,08 мм Макс. (загрузка 450 г)
Радиальная максимальная нагрузка	28N (20 мм от поверхности фланца)
Максимальная нагрузка на вал	10Н

Ряд	Шаг Угол(")	Длина (мм)	Держа Крутящий момент (Нм)	Фаза Ток (А)	Вращательный Инерция (г.см²)	Масса (кг)	Кодер Разрешение (PPR)
LC42H249	1.8	68	0.48	1.2	68	0.47	1000
LC42H261	1.8	79	0.72	1.2	102	0.60	1000

Выше представлены репрезентативные продукты. Продукты могут быть настроены!

Форма и установочный размер (единица измерения: мм)

Режим вала двигателя

Модель	Вал Диаметр (мм)	Вал Расширение (мм)	Вал Длина (мм)
LC42H249	φ5 или φ6	D-вырез 0,5 x 15	24
LC42H261	φ5 или φ6	D-вырез 0,5х15	24

Схема подключения двигателя

Цвета проводов двигателя

Определения кодировщика Свинцовые цвета

1	желтый	ЭБ+
2	зеленый	ЭБ-
3	черный	ЕА+
4	синий	EA-
5	Красный	+5ВКК
6	Белый	ЕГНД

Примечания

1. При подключении фазы должны быть правильно подключены.
мотор и водитель.
2. Очевидное выделение тепла в двигателе может происходить при различных условиях вождения. Во время работы температура поверхности двигателя может превышать 85 ℃.
3. Двигатель должен быть установлен с помощью установочного шпунта на передней крышке двигателя, необходимо обратить внимание на совпадение ошибок, а также строго контролировать соосность между валом двигателя и нагрузкой.

Схема подключения приложения

Полная система управления шаговым двигателем должна включать в себя продукт, показанный ниже.

Упаковка продукта

Машина для производства продукции на заводе Личуань

Резьбовая машина
Оборудование для нанесения покрытий
Машина для маркировки волокон
Завинчивающая машина
Испытательная машина
УФ-принтер

Автоматическая паяльная машина
Удерживающая машина для испытания крутящего момента
Винтовая машина
Осциллограф

Промышленные приложения

Роботизированная рука
Станок для лазерной резки
3D-печать
Станок с ЧПУ
Автоматическое подтверждение
Гравировальный Станок
