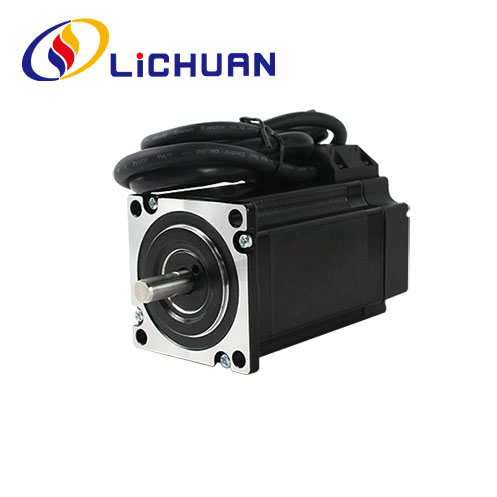

2-фазный шаговый двигатель с замкнутым контуром серии 57 Nema 23

Добро пожаловать на оптовую продажу двухфазного шагового двигателя с замкнутым контуром серии 57 Nema 23 от нас, на каждый запрос клиентов мы отвечаем в течение 24 часов. LICHUAN® является профессиональным производителем, мы хотели бы предоставить вам 2-фазный шаговый двигатель Nema 23 серии 57 с замкнутым контуром и предложить вам лучшее послепродажное обслуживание и своевременную доставку.

Отправить запрос

Описание продукта

LICHUAN® тепло приветствует вас в оптовой продаже двухфазных шаговых двигателей Nema 23 серии 57 с нашего завода. Наша продукция сертифицирована CE и в настоящее время имеет большой объем заводских запасов. Фабрика Lichuan имеет более чем 14-летний опыт производства. Мы поддерживаем OEM и ODM, мы предоставим вам хороший сервис и заводские цены со скидкой. Мы приглашаем новых дистрибьюторов присоединиться к LICHUAN.

57 Серия 2-фазный шаговый двигатель с замкнутым контуром Nema 23, использование высококачественного сырья и высококачественной кремниевой стали с постоянными магнитами, с высокоточным энкодером на 1000 линий, полностью преодолевает проблемы шагового двигателя с разомкнутым контуром, в то же время значительно повысить производительность двигателя на высоких скоростях. Чтобы облегчить традиционную поэтапную модернизацию программы привода, снижение затрат по сравнению с серводвигателем более чем на 50%. Длина двигателя 76–134 мм, диапазон крутящего момента: 1–3,5 Нм, диаметр вала двигателя 8 мм. 2-фазный шаговый двигатель с замкнутым контуром Nema23 серии 57 может использоваться с 4-мя типами драйверов: RS485. Канопен. Этеркот. Драйверы импульсного управления.

Параметры электрических характеристик

Элемент	Технические характеристики
Шаг Угол Точность	±5% (полный шаг)
Точность сопротивления	±10%(20℃)
Индуктивность Погрешность	±20% (1 кГц)
Повышение температуры	80 ℃ макс. (номинальный ток, 2-фазное питание)
Температура окружающей среды	-20℃~*50℃
Сопротивление изоляции	100MQмин 500 В постоянного тока
Диэлектрическая прочность	500 В переменного тока 1 минута
Допустимая радиальная нагрузка	0,02 мм Макс. (450 грамм)
Допустимая осевая нагрузка	0,08 мм Макс. (450 грамм)
Радиальная максимальная нагрузка	130 Н (20 мм от поверхности фланца)
Максимальная нагрузка на вал	30Н

Электрические параметры производительности

Элемент	Технические характеристики
Точность угла шага	±5% (полный шаг)
Точность сопротивления	±10%(20℃)
Точность индуктивности	±20% (1 кГц)
Повышение температуры	80 ℃макс. (номинальный ток, 2-фазное питание)
Температура окружающей среды	-20℃~*50℃
Сопротивление изоляции	100MQмин. 500 В постоянного тока
Диэлектрическая прочность	500 В переменного тока, 1 минута
Допустимая радиальная нагрузка	0,02 мм Макс. (загрузка 450 г)
Допустимая осевая нагрузка	0,08 мм Макс. (загрузка 450 г)
Радиальная максимальная нагрузка	75N (20 мм от поверхности клыка)
Максимальная нагрузка на вал	15Н

Форма и установочный размер (единица измерения: мм)

Технические данные

Ряд	Шаг Угол()	Длина (мм)	Холдинг Крутящий момент (Нм)	Фаза Ток (А)	Ротатональный Инерция (г.см²)	Масса (кг)	Кодер Разрешение (PPR)
LC57H256	1.8	76	1.0	3.0	300	0.78	1000
LC57H265	1.8	85	1.5	3.0	400	1.18	1000
LC57H276	1.8	98	2.0	3.0	480	1.2	1000
LC57H280	1.8	102	2.2	4.0	520	1.5	1000
LC57H2100	1.8	123	3.0	4.0	720	1.7	1000

Выше представлены репрезентативные продукты. Продукты могут быть настроены!

Форма и установочный размер (единица измерения: мм)

Режим вала двигателя

Модель	Вал Диаметр (мм)	Вал Расширение (мм)	Вал Длина (мм)
LC57H256	f8	D-вырез 0,5х15	21
LC57H265	f8	D-вырез 0,5х15	21
LC57H276	f8	D-вырез 0,5х15	21
LC57H280	f8	D-вырез 0,5х15	21
LC57H2100	f8	D-вырез 0,5х15	21

Схема подключения двигателя

Цвета проводов двигателя

Определения кодировщика Свинцовые цвета

1	желтый	ЭБ+
2	зеленый	ЭБ-
3	черный	ЕА+
4	синий	EA-
5	Красный	+5ВКК
6	Белый	ЕГНД

Примечания

1. При подключении фазы должны быть правильно подключены. мотор и водитель.
2. Очевидное выделение тепла в двигателе может происходить при различных условиях вождения. Температура поверхности Во время работы температура двигателя может превышать 85°C.
3. Двигатель должен быть установлен с помощью установочного паза на передней крышке двигателя, следует обращать внимание на ошибку. соответствие, а концентричность между валом двигателя и нагрузкой должна строго контролироваться.

Схема подключения приложения

Полная система управления шаговым двигателем должна включать в себя продукт, показанный ниже.

Упаковка продукта

Машина для производства продукции на заводе Личуань

Резьбовая машина
Оборудование для нанесения покрытий
Машина для маркировки волокон
Завинчивающая машина
Испытательная машина
УФ-принтер

Автоматическая паяльная машина
Удерживающая машина для испытания крутящего момента
Винтовая машина
Осциллограф

Промышленные приложения

Роботизированная рука
Станок для лазерной резки
3D-печать
Станок с ЧПУ
Автоматическое подтверждение
Гравировальный Станок
