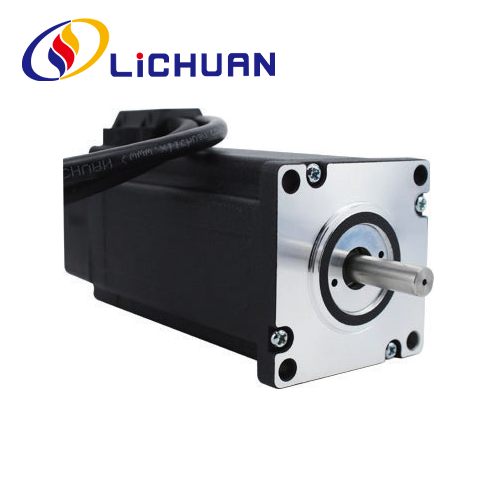

2-фазный шаговый двигатель с замкнутым контуром серии 60 Nema 24

Низкая цена, качество, 2-фазный шаговый двигатель с замкнутым контуром серии 60 Nema 24 на складе. LICHUAN® — производитель и поставщик 2-фазных шаговых двигателей Nema 24 серии 60 с замкнутым контуром в Китае.

Отправить запрос

Описание продукта

LICHUAN® тепло приветствует вас в оптовой продаже двухфазного шагового двигателя Nema 24 серии 60 с нашего завода. Наша продукция сертифицирована CE и в настоящее время имеет большой объем заводских запасов. Фабрика Lichuan имеет более чем 14-летний опыт производства. Мы поддерживаем OEM и ODM, мы предоставим вам хороший сервис и заводские цены со скидкой. Мы приветствуем присоединение новых дистрибьюторов к LICHUAN.

Двухфазный шаговый двигатель Nema24 серии 60 с замкнутым контуром, использование высококачественного сырья и высококачественной кремниевой стали с постоянными магнитами, с высокоточным энкодером на 1000 линий, полностью преодолевает проблемы шагового двигателя с разомкнутым контуром, одновременно значительно улучшая высокая скорость работы двигателя. Чтобы облегчить традиционную поэтапную модернизацию программы привода, снижение затрат по сравнению с серводвигателем более чем на 50%. Длина двигателя 90–152 мм, диапазон крутящего момента: 2–5,5 Нм, диаметр вала двигателя 8 или 10 мм. 2-фазный шаговый двигатель Nema24 серии 60 с замкнутым контуром может использоваться с 4-мя типами драйверов: RS485. Канопен. Этеркот. Драйверы импульсного управления.

Параметры электрических характеристик

Элемент	Спедфикации
Шаг угол точность	±5% (полный шаг)
Точность сопротивления	±10%(20℃)
Индуктивность Погрешность	±20% (1 кГц)
Повышение температуры	80C макс.(номинальный ток, 2-фазное питание)
Температура окружающей среды	-20℃~*50℃
Изоляционное сопротивление	100MQмин 500 В постоянного тока
Диэлектрическая прочность	500 В переменного тока 1 минута
Допустимая радиальная нагрузка	0,02 мм Макс. (450 грамм)
Допустимая осевая нагрузка	0,08 мм Макс. (450 грамм)
Радиальная максимальная нагрузка	75 Н (20 мм от поверхности фланца)
Максимальная нагрузка на вал	15Н

Технические данные
Ряд	Шаг Угол(')	Длина (мм)	Удерживающий крутящий момент (Н·м)	Фаза Ток (А)	Вращательный Инерция (г.см²)	Вес (кг)	Кодер Разрешение (PPR)
LC60H265	1.8	90	2.0	4.0	560	1.0	1000
LC60H278	1.8	104	2.3	4.0	570	1.1	1000
LC60H286	1.8	108	2.8	4.5	620	1.45	1000
LC60H2102	1.8	126	4.5	5.0	1000	1.87	1000
LC60H2112	1.8	137	4.8	5.8	1200	2.1	1000
LC60H2127	1.8	152	5.5	5.8	1370	2.45	1000

Выше представлены репрезентативные продукты. Продукты могут быть настроены!

Форма и установочный размер (единица измерения: мм)

Примечание. Доступны двигатели серии 60 с отверстиями 50x50 мм. Пожалуйста подтвердите с продавцом по поводу моторного режима!!

Режим вала двигателя

Модель	Вал Диаметр (мм)	Вал Расширение (мм)	Вал Длина (мм)
LC60H265	φ8 или φ10	D-вырез 0,5х15	25
LC60H278	φ8 или φ10	D-вырез 0,5х15	25
LC60H286	φ8 или φ10	D-вырез 0,5х15	25 или 31
LC60H2102	φ8 или φ10	D-вырез 0,5х15	25 или 31
LC60H2112	φ8 или φ10	D-cut 0.5 x 15	25
LC60H2127	φ8 или φ10	Шпоночный паз 3x16	35

Схема подключения двигателя

Цвета проводов двигателя

Определения кодировщика Свинцовые цвета

1	желтый	ЭБ+
2	зеленый	ЭБ-
3	черный	ЕА+
4	синий	EA-
5	Красный	+5ВКК
6	Белый	ЕГНД

Примечания

1. Фазы должны быть правильно подключены при подключении двигателя и драйвера.
2. Очевидное выделение тепла в двигателе может происходить при различных условиях вождения. Во время работы температура поверхности двигателя может превышать 85 ℃.
3. Двигатель должен быть установлен с помощью установочного шпунта на передняя крышка двигателя, обратите внимание на ошибку соответствие и концентричность между валами двигателя и нагрузка должна строго контролироваться.

Схема подключения приложения

Полная система управления шаговым двигателем должна включать в себя продукт, показанный ниже.

упаковка продукта

Машина для производства продукции на заводе Личуань

Резьбовая машина
Оборудование для нанесения покрытий
Машина для маркировки волокон
Завинчивающая машина
Испытательная машина
УФ-принтер

Автоматическая паяльная машина
Удерживающая машина для испытания крутящего момента
Винтовая машина
Осциллограф

Промышленные приложения

Роботизированная рука
Станок для лазерной резки
3D-печать
Станок с ЧПУ
Автоматическое подтверждение
Гравировальный Станок
